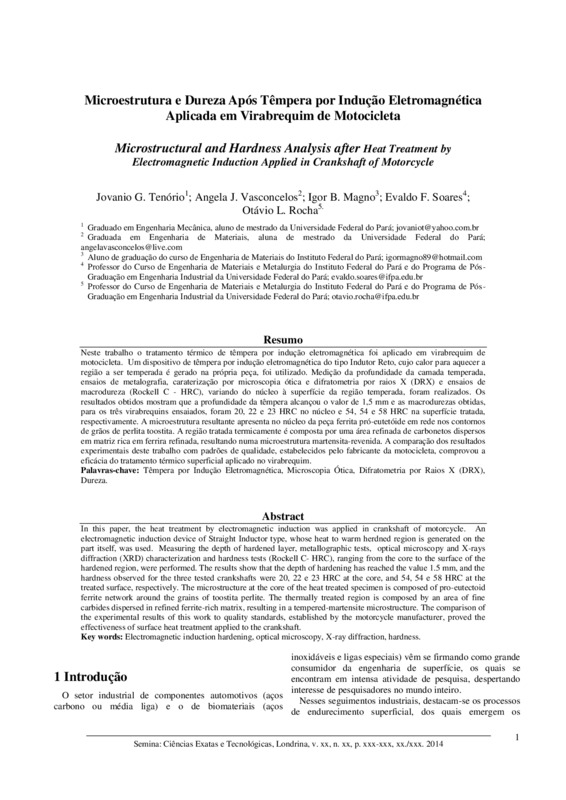

Microestrutura e Dureza Após Têmpera por Indução Eletromagnética Aplicada em Virabrequim de Motocicleta
Item
-
Tipo do ITEM
-
Artigo Ciêntifico
-
Título do Artigo
-
Microestrutura e Dureza Após Têmpera por Indução Eletromagnética Aplicada em Virabrequim de Motocicleta
-
Descrição
-
Neste trabalho o tratamento térmico de têmpera por indução eletromagnética foi aplicado em virabrequim de motocicleta. Um dispositivo de têmpera por indução eletromagnética do tipo Indutor Reto, cujo calor para aquecer a região a ser temperada é gerado na própria peça, foi utilizado. Medição da profundidade da camada temperada, ensaios de metalografia, caraterização por microscopia ótica e difratometria por raios X (DRX) e ensaios de macrodureza (Rockell C - HRC), variando do núcleo à superfície da região temperada, foram realizados. Os resultados obtidos mostram que a profundidade da têmpera alcançou o valor de 1,5 mm e as macrodurezas obtidas, para os três virabrequins ensaiados, foram 20, 22 e 23 HRC no núcleo e 54, 54 e 58 HRC na superfície tratada, respectivamente. A microestrutura resultante apresenta no núcleo da peça ferrita pró-eutetóide em rede nos contornos de grãos de perlita toostita. A região tratada termicamente é composta por uma área refinada de carbonetos dispersos em matriz rica em ferrira refinada, resultando numa microestrutura martensita-revenida. A comparação dos resultados experimentais deste trabalho com padrões de qualidade, estabelecidos pelo fabricante da motocicleta, comprovou a eficácia do tratamento térmico superficial aplicado no virabrequim.
-
Abstract
-
Neste trabalho o tratamento térmico de têmpera por indução eletromagnética foi aplicado em virabrequim de motocicleta. Um dispositivo de têmpera por indução eletromagnética do tipo Indutor Reto, cujo calor para aquecer a região a ser temperada é gerado na própria peça, foi utilizado. Medição da profundidade da camada temperada, ensaios de metalografia, caraterização por microscopia ótica e difratometria por raios X (DRX) e ensaios de macrodureza (Rockell C - HRC), variando do núcleo à superfície da região temperada, foram realizados. Os resultados obtidos mostram que a profundidade da têmpera alcançou o valor de 1,5 mm e as macrodurezas obtidas, para os três virabrequins ensaiados, foram 20, 22 e 23 HRC no núcleo e 54, 54 e 58 HRC na superfície tratada, respectivamente. A microestrutura resultante apresenta no núcleo da peça ferrita pró-eutetóide em rede nos contornos de grãos de perlita toostita. A região tratada termicamente é composta por uma área refinada de carbonetos dispersos em matriz rica em ferrira refinada, resultando numa microestrutura martensita-revenida. A comparação dos resultados experimentais deste trabalho com padrões de qualidade, estabelecidos pelo fabricante da motocicleta, comprovou a eficácia do tratamento térmico superficial aplicado no virabrequim.
-
Língua do arquivo
-
inglês
-
Data da Publicação
-
Ano Desconhecido
-
Autores
-
Jovanio G Tenório Angela J Vasconcelos Igor B Magno Evaldo F Soares Otávio L Rocha
-
Local
-
UFPA - Londrina/2014
